Patente

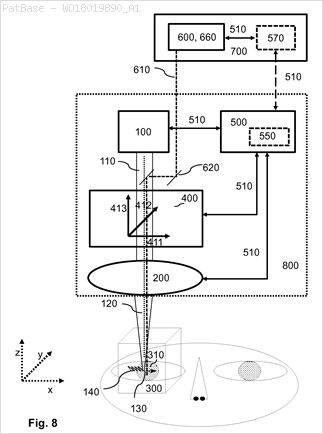

Ophthalmological Laser Therapy with Tracking System

Family No.:
68416234

Patents:
DE102016214087 A1, WO18019890 A1

Assignee:
CARL ZEISS AG ; ZEISS CARL MEDITEC AG

Inventors:
RILL MICHAEL STEFAN ; BERGT MICHAEL

The invention relates to a tracking system of an ophthalmological laser therapy apparatus for readjusting a therapy guide in an eye tissue, and an ophthalmological laser therapy apparatus having a device for producing the laser radiation and an optical unit for focusing the laser radiation, a device for modifying the location of the focus and a control device. Furthermore, it relates to a method for readjusting a therapy guide and for producing a structure. Its task is that of describing an ophthalmological laser therapy apparatus or a device to this end, and a method for producing a structure by means of laser radiation, which guarantee a high target form accuracy, even if the position of the eye changes relative to the ophthalmological laser therapy apparatus while the therapy progresses. This is achieved by a tracking system with a control unit which is configured to receive and process images and/or data of an examination unit  for characterizing an area or a volume of the eye, to ascertain therein a position of a marker at the start time t0 and at subsequent times ti during the production of the structure in order to determine therefrom a correction parameter K(ti) at the respective time ti, furthermore by an ophthalmological laser therapy apparatus with a tracking system and by corresponding methods.

Systems and Methods for A Laser Assisted Eye Treatment

Patents:
DE102015217849, WO17046241

Assignee:
Carl Zeiss Meditec AG

Inventors:
ANDREWS DELBERT PETER; GRAEBER STEFAN; MENAPACE RUBERT; RILL MICHAEL STEFAN; WERTH JULIA

The invention relates to a computer program product for controlling a laser-assisted eye treatment, configured to encode a system controller by a routine for planning the eye treatment. The invention further relates to a laser-assisted eye treatment system comprising a laser treatment unit and a system controller to a method for generating control data for a laser-assisted eye treatment system to a planning method for a laser-assisted eye treatment and to an eye treatment method using a laser beam for treating a patient's eye. The problem to be solved by the invention is to provide systems and methods for a fast laser-assisted eye treatment of a patient's eye which improve the security and minimalize the risk of a non-optimal eye treatment. A safe eye treatment planning and a shortening of the critical phase of the eye treatment is a particular objective therein. The problem is solved by a computer program product configured to encode a system controller by a routine for planning the eye treatment strictly based on an anatomy of a patient's eye. The problem is further solved by a laser-assisted eye treatment system wherein the system controller is encoded by the computer program product and by a method for generating control data for a laser-assisted eye treatment system and a planning method for a laser-assisted eye treatment strictly based on an anatomy of a patient's eye.

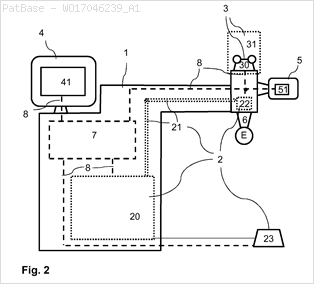

Laser Assisted Eye Treatment System

Family No.:
65264511

Patents:
DE102015217847; WO17046239

Assignee:
Carl Zeiss Meditec AG

Inventors:
ANDREWS DELBERT PETER; GRAEBER STEFAN; RILL MICHAEL STEFAN; WERTH JULIA

The invention relates to a laser assisted eye treatment system for carrying out an eye treatment workflow with a laser treatment unit generating a pulsed laser beam, a characterization unit, a first control panel arranged to display a first graphical user interface and configured to communicate information required for the eye treatment workflow and a system controller. The invention further relates to an eye treatment method using a laser beam for treating a patient's eye. The problem to be solved by the invention is to provide a laser assisted eye treatment system which may be operated safely and autonomously, especially during the critical sequences, by the surgeon via a simple comprehensible and intuitive structure and a respective method. It should actively avoid accidents arising from maloperation by the surgeon or another person handling the system, and help to shorten the critical treatment period. The problem is solved by a laser assisted eye treatment system comprising a second control panel arranged to display a second graphical user interface provided by the system controller and configured to communicate a subset of information out of an entire set of information required for the eye treatment workflow. The problem is further solved by an eye treatment method using a laser beam for treating a patient's eye employing two graphical user interfaces.

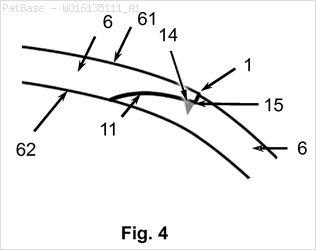

Ophthalmologische Lasertherapievorrichtung zur Erzeugung cornealer Zugangsschnitte

Family No.:
63366757

Patents:
DE102015002729 A1, WO16135111 A1

Assignee:
Carl Zeiss AG, Carl Zeiss Meditec AG

Inventors:
ANDREWS DELBERT PETER, DAMM TOBIAS, MENAPACE RUBERT, RILL MICHAEL STEFAN

Die Erfindung betrifft eine ophthalmologische Lasertherapievorrichtung, mit einem gepulsten Laser, einem Positioniersystem und einem Steuersystem zur Erzeugung von Schnitten in einem Gewebe eines Auges, insbesondere zur Erzeugung cornealer Zugangsschnitte, sowie ein entsprechendes Verfahren. Ihre Aufgabe ist es, ein ophthalmologische Lasertherapievorrichtung und ein Verfahren bereitzustellen, mit dem corneale Zugangsschnitte mit erhoehter Dichtigkeit bei äußeren Einwirkungen und Druckfestigkeit sowie komplexe Schnittgeometrien realisiert werden können. Diese Aufgabe wird gelöst durch eine ophthalmologische Lasertherapievorrichtung mit einem Steuersystem, das programmiert ist, zur Erzeugung eines cornealen Zugangsschnittes in einem Hornhautgewebe eines Auges durch Photodisruption die Arbeitsparameter des Lasersystems und/oder des Positioniersystems in Abhängigkeit von einer örtlichen Lage des Fokusvolumens des Laserstrahls im Hornhautgewebe so zu verändern, dass der Zugangsschnitt im Hornhautgewebe in seiner Breite variiert und/oder unterbrochen ist, des Weiteren durch ein entsprechendes Computerprogrammprodukt und ein Verfahren zur Durchführung eines cornealen Zugangsschnittes in einem Hornhautgewebe eines Auges.

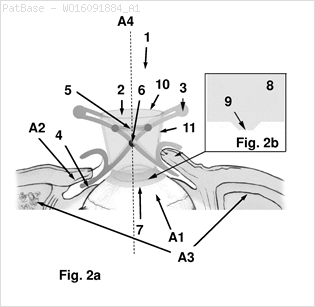

Device and Method for Fixing A Relative Geometric Position of An Eye

Family No.:
2653616

Patents:
WO16091884 A1, DE102014225636 A1

Assignee:
Carl Zeiss AG, Carl Zeiss Meditec AG

Inventors:
RILL MICHAEL STEFAN

The invention relates to a device and a method for fixing a relative geometric position of an eye with respect to an ophthalmological diagnosis and/or therapy system, and to an ophthalmological diagnosis and/or therapy system having such a device. The object of the invention is to make available a device and a method which allow this device to be securely fixed by mechanical means on the eye to be treated, without vacuum suction and with a reproducible and adjustable contact pressure, and which permit simple handling. This object is achieved by a device having a container with an upper edge designed to produce a mechanically fixed connection between the container and the ophthalmological diagnosis and/or therapy system, and a lower edge which can be placed with a form fit onto the eye, and a clamping mechanism for producing a force-fit connection of the container to the eye, wherein the clamping mechanism has a movable connection to the container via a fixed rotation point or a fixed rotation axis in a jacket area of the container, and by a corresponding method.

Vorrichtung und Verfahren zur Festlegung einer relativen geometrischen Lage eines Auges

Family No.:
62653611

Patents:
DE102014225635 A1

Assignee:
Carl Zeiss AG, Carl Zeiss Meditec AG

Inventors:
FESTAG KARSTEN, RILL MICHAEL STEFAN

Die Erfindung betrifft eine Vorrichtung und ein Verfahren zur Festlegung einer relativen geometrischen Lage eines Auges zu einem ophthalmologischen Diagnose- und/oder Therapiesystem, sowie ein ophthalmologisches Diagnose- und/oder Therapiesystem mit einer solchen Vorrichtung. Ihre Aufgabe ist, eine Vorrichtung und ein Verfahren mit einfachem Aufbau bereitzustellen, jedoch eine sichere Fixierung der Vorrichtung an das zu behandelnde Auge bei signifikanter Reduzierung des Ansaugdrucks und guter Zugänglichkeit der Augenregionen zu gewährleisten. Diese Aufgabe wird gelöst durch eine Vorrichtung aufweisend einen Behälter mit einem oberen Rand, eingerichtet zum Herstellen einer mechanisch festen Verbindung zwischen dem Behälter und dem ophthalmologisches Diagnose- und/oder Therapiesystem, und einem unteren Rand, der formschlüssig auf das Auge aufbringbar ist, sowie Ansaugmittel umfassend eine Ansauglippe entlang des unteren Randes mit einer Vielzahl von Ansaugstrukturen, eine Saugöffnung in einem Mantelbereich des Behälters zum Anschluss einer Saugvorrichtung und mit allen Ansaugstrukturen in direkter Verbindung stehend, wobei mindestens zwei Ansaugstrukturen einen ersten Abstand von einer Zentralachse der Vorrichtung und mindestens zwei Ansaugstrukturen einen zweiten Abstand von der Zentralachse der Vorrichtung aufweisen.

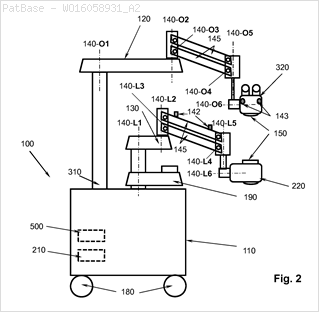

Systems and Method for Short Pulse Laser Eye Surgery

Family No.:
62175939

Patents:
WO16058931 A2

Assignee:
Carl Zeiss AG, Carl Zeiss Meditec AG

Inventors:
ANDREWS PETER, BERGT MICHAEL, DAMM TOBIAS, FABIAN EKKEHARD, HEINZ HOLGER, KOCH SASCHA, KUEHNER MARTIN, LAQUA STEPHAN, MENAPACE RUBERT, NOBIS THOMAS, OESTREICH STEPHAN, PAPASTATHOPOULOS EVANGELOS, POMRAENKE ROBERT, RILL MICHAEL STEFAN, RINGLING JENS, STEINMETZ DIETMAR, WOLLWEBER THOMAS

The invention relates to a system for short pulse laser eye surgery comprising a short pulse laser system, an operational microscope and a control unit, a housing and a first articulated arm on which a microscope head of the operational microscope is fixed and a second articulated arm on which the applicator head of the short-pulse laser system is fixed, said two heads can be connected to each other. The invention also relates to a patient interface and to a computer program product for coding a control unit of the system. The invention further relates to a method for positioning an applicator head and a microscope head, to methods for carrying out incisions using a short pulse laser system for eye surgery and referencing methods. The aim of the invention is to provide systems and methods for short pulse laser eye surgery in which the quality of operating result and also the typical operating sequence are improved, as well as improving the efficiency of the operating procedure and the safety of the operation. Said aim is achieved by means of a system for short-pulse laser eye surgery and a short pulse laser system comprising beam guiding means which pass through the corresponding articulated arm, and due to the applicator head and a microscope head of the system which can be moved in a three-dimensional volume independently from each other as well as connected together, also due to an easy to handle patient interface having a one-part contact glass, a computer programme product for the methods for carrying out the incision and to sequentially working referencing methods with patient interfaces which contain the markings.

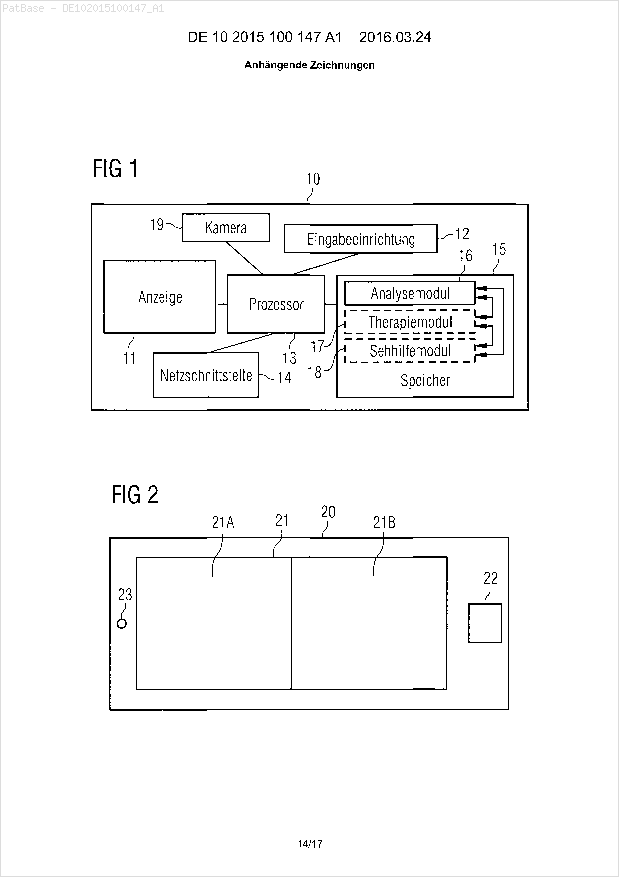

Display Device for Demonstrating Optical Porperties of Eyeglasses

Family No.:
61909293

Patents:
DE102015100147 A1, DE102014116665 A1, WO16045866 A1, WO16046186 A1

Assignee:
Carl Zeiss AG, Carl Zeiss Vision INT GmbH

Inventors:
MANFRED ARNOLD, MARION KUPFER, MARTIN BRANDL, CABEZA GUILLEN JESUS MIGUEL, KINDT JOHANNES HEINRICH, LINDIG KARSTEN, RILL MICHAEL STEFAN

The invention relates to mobile computer devices and systems for testing eye refraction, for example for an objective refraction test and/or a subjective refraction test. A display of the mobile computer device can be actuated to display an image for refraction testing.

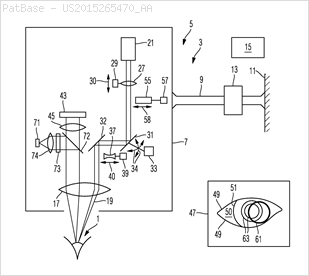

Methods and systems for performing a capsulotomy

Family No.:
60395000

Patents:
US2015265470 AA

Assignee:
Carl Zeiss AG, Carl Zeiss Meditec AG

Inventors:
HOEGELE ARTUR, KINDT JOHANNES HEINRICH, RILL MICHAEL STEFAN, SIEGMANN FREDERIK, STEFFEN JOACHIM, WILZBACH MARCO

A method of performing a capsulotomy comprises applying a light-absorbing agent to a lens capsule of an eye; illuminating the lens capsule using a first light beam and recording an image of the lens capsule using a camera; analyzing the recorded image and determining whether the light absorbing agent has been correctly applied to the lens capsule; if it is determined that the light absorbing agent has been correctly applied to the lens capsule, directing a shaped second light beam into a predetermined line on the lens capsule in order to modify a structure of a tissue of the lens capsule. The first light beam can be generated by defocusing the second light beam using a lens.

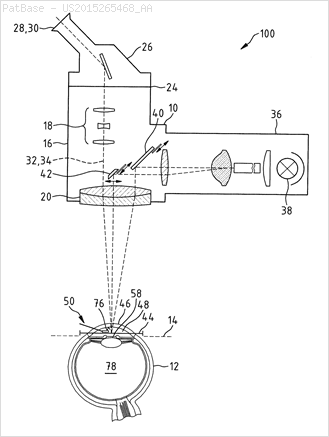

Surgical system for opening the lens capsule in an eye

Family No.:
60394996

Patents:
US2015265468 AA

Assignee:
Carl Zeiss AG, Carl Zeiss Meditec AG

Inventors:
KINDT JOHANNES HEINRICH, RILL MICHAEL STEFAN, STEFFEN JOACHIM, WILZBACH MARCO

A surgical system for opening the lens capsule in an eye includes an application instrument introducible into the anterior chamber of the eye through an incision in the cornea and/or in the sclera. The application instrument has a contact body that is placeable against the anterior capsular wall of the lens capsule of the eye. Light provided by a light source for generating heat in a contact zone of the capsular wall contacting the contact body is appliable to the contact body. The heat has thermal energy that coagulates the biological tissue in the contact zone.

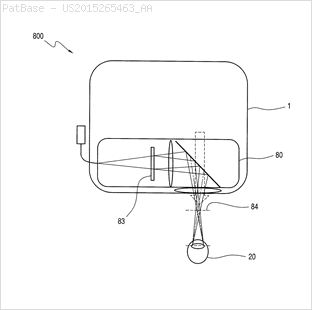

Ophthalmic device for treating tissue in the anterior of an eye

Family No.:
60394995

Patents:
DE102014004026 A1, US2015265463 AA

Assignee:
Carl Zeiss AG, Carl Zeiss Meditec AG

Inventors:
BEDER CHRISTIAN, HAUGER CHRISTOPH, HOEGELE ARTUR, RILL MICHAEL STEFAN, STEFFEN JOACHIM

Ophthalmologische Vorrichtung zur Bearbeitung eines Gewebes im Vordergrund eines Auges, umfassend einen Laser zur Erzeugung eines Lichtstrahlenbündels, eine optische Vorrichtung zum Umformen des Lichtstrahlbündels in einen Linienfokus, wobei ein Verhältnis von Länge zu Breite des Linienfokus mindestens 10, bevorzugt 100, besonders bevorzugt 1000 beträgt, und ein optisches System zur Führung des Lichtstrahlenbündels zu einer Objektebene, in der das zu bearbeitende Gewebe anordenbar ist, wobei der Laser gelbes Licht in einem ersten Wellenlängenbereich zwischen 525 nm und 675 nm, bevorzugt zwischen 550 nm und 610 nm, besonders bevorzugt zwischen 580 nm und 610 nm abstrahlt.

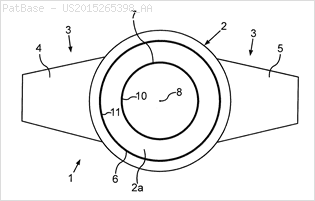

Introcular lens having an optical and a haptic part, method for making an intraocular lens and method for implanting an intraocular lens into an eye

Family No.:
60394980

Patents:
US2015265398 AA

Assignee:
Carl Zeiss Meditec AG

Inventors:
HARTKENS THOMAS, RILL MICHAEL STEFAN, SIEGMANN FREDERIK, WILZBACH MARCO

An intraocular lens has an optical part and a haptic adjoining the optical part. At least one additional fixation element that differs from the haptic is formed on at least an upper side of the intraocular lens. The additional fixation element is formed to fix the position of the intraocular lens in the capsular bag of an eye. A method for making an intraocular lens and a method for implanting an intraocular lens in a capsular bag of an eye are also disclosed.

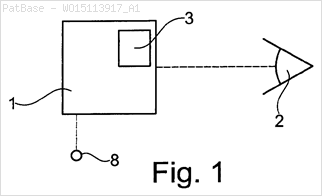

Verfahren und Vorrichtung zur Messung der Position eines Auges

Family No.:
60012917

Patents:
DE102014201746 A1; WO15113917 A1

Assignee:
Carl Zeiss AG, Carl Zeiss Meditec AG

Inventors:
ANDREWS DELBERT PETER ; RILL MICHAEL STEFAN

Es wird beschrieben eine Vorrichtung zur Messung der Position eines Auges eines Säugers, die zur Ermittlung einer Lageänderung des Auges zwischen zwei Zeitpunkten aufweist: mindestens einen optischen Kohärenztomographen zur Erzeugung von Bildern mindestens eines Teils der Retina zu den zwei Zeitpunkten und zur Ausgabe von entsprechenden Bilddaten und eine Bildverarbeitungseinrichtung, die ausgebildet ist, zu den zwei Zeitpunkten zugeordneten Bilddaten zu vergleichen und einen Rotationswinkel zwischen den Bildern zu ermitteln, wobei die Bildverarbeitungseinrichtung weiter ausgebildet ist, den Rotationswinkel als Angabe über eine Cyclotorsion des Auges zwischen den zwei Zeitpunkten auszugeben.

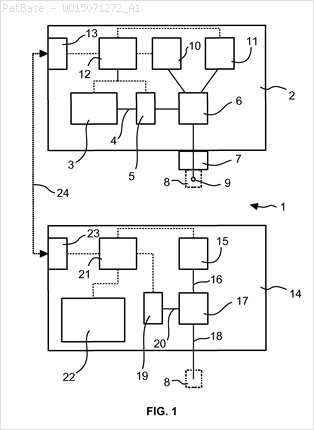

System und Verfahren zur Erzeugung von Unterstützungsinformationen für lasergestützte Katarakt-Operation

Family No.:
59227516

Patents:
DE102013223152 A1; WO15071272 A1, US2016296375 AA

Assignee:
Carl Zeiss AG, Carl Zeiss Meditec AG

Inventors:
REICH, MATTHIAS ; RILL MICHAEL STEFAN

Beschrieben wird ein System zur Erzeugung von Unterstützungsinformationen für eine lasergestütze Katarakt-Operation eines Auges, wobei das System umfasst: ein Laser-Kataraktgerät, das aufweist eine Laserstrahlquelle, die einen Laserstrahl abgibt, und eine Laserstrahlscaneinrichtung zur Erzeugung von Schnitten in Hornhaut und/oder Kapselsack des Auges durch Scannen des Laserstrahls in Hornhaut und/oder Kapselsack des Auges, eine Steuereinrichtung zum Vorgeben einer Schnittgeometrie der Schnitte durch Ansteuern der Laserstrahlscaneinrichtung gemäß Ansteuerdaten, einer Abbildungseinrichtung zum Abbilden von Bezugsstrukturen des Auges, eine Ausgabe-Schnittstelle, wobei die Steuereinrichtung ausgebildet ist, die Lage der Bezugsstrukturen zu ermitteln und ein Positionsdatensatz, welcher die Schnittgeometrie und deren Relativlage zu den Bezugsstrukturen enthält, zu erzeugen und an der Schnittstelle auszugeben, ein Operationsmikroskop, das aufweist ein Mikroskop zur vergrößernden Abbildung des Auges auf einen Bilddaten liefernden Bildsensor, eine Anzeigeeinrichtung zur Anzeige eines Bildes des Auges gemäß den Bilddaten, eine Eingabe-Schnittstelle zum Empfang des Positionsdatensatzes und eine Steuereinheit, die an der Eingabe-Schnittstelle den Positionsdatensatz empfängt, die Lage der Bezugsstrukturen des Auges bezüglich der Bilddaten ermittelt und die im Positionsdatensatz enthaltene Schnittgeometrie auf der Anzeigeeinrichtung, bezogen auf die Bezugsstrukturen, lage- und größengerecht in das angezeigte Bild einblendet.

Verfahren zur Bestimmung des Hornhaut-Astigmatismus mittels optischer Kohärenztomographie

Family No.:
58860129

Patents:
DE102013219810 A1, WO15044364 A1

Assignee:
Carl Zeiss AG, Carl Zeiss Meditec AG

Inventors:
ANDREWS DELBERT PETER ; RILL MICHAEL STEFAN

Die vorliegende Erfindung betrifft ein Verfahren zur Bestimmung refraktiver Fehler im Auge, welche auf eine suboptimale Oberflaechenform der Vorderflaeche und/oder Rückfläche der Hornhaut eines Auges zurückzuführen sind. Bei dem erfindungsgemaessen Verfahren zur Bestimmung refraktiver Fehler im Auge, werden ein OCT-Volumenscan und/oder ein oder mehrere OCT-Linienscans des vorderen Augenabschnittes durchgeführt, aus den Messwerten durch Kantendetektion Vorder- und Rueckfläche der Hornhaut detektiert, die Topographie von Vorder- und Rueckfläche der Hornhaut ermittelt und aus diesen Topographien refraktive Fehler bestimmt. Das vorgeschlagene Verfahren dient zur Bestimmung refraktiver Fehler im Auge, welche auf eine suboptimale Oberflächenform der Vorder- und/oder Rückseite deren Hornhaut zurückzuführen sind. Da das erfindungsgemäße Verfahren auf OCT-Scans basiert, erweitert es damit den Anwendungsbereich reiner Standard-OCT-Systeme und integrierter OCT-Systeme. Voraussetzung dafür ist, dass die verwendeten OCT-Systeme fuer die Untersuchung der vorderen Augensegmente ausgelegt sind.

Steuerungsvorrichtung und Verfahren zum Kalibrieren eines Lasersystems

Family No.:
58859933

Patents:
DE102013016336 A1, WO15043771 A1

Assignee:
Carl Zeiss AG, Carl Zeiss Meditec AG

Inventors:
ANDREWS DELBERT PETER ; DAMM TOBIAS ; RILL MICHAEL STEFAN

Die Erfindung betrifft eine Steuerungsvorrichtung zum relativen Kalibrieren der Position eines Fokuspunktes eines Lasers zum Einbringen von Schnitten in Gewebe, wobei die Steuerungsvorrichtung eingerichtet ist zum Erfassen der Ist-Geometrie oder der Ist-Position eines im Gewebe vorliegenden Kalibrierschnittes; und zum Kalibrieren der Position des Fokuspunktes basierend auf der Ist-Geometrie oder der Ist-Position des Kalibrierschnittes. Ferner betrifft die Erfindung ein Verfahren zum relativen Kalibrieren der Position des Fokuspunktes, wobei der Kalibrierschnitt innerhalb des Gewebes durch Untersuchen des Gewebes erfasst wird.

Steuerungsvorrichtung für ein Lasersystem sowie Lasersystem und Verfahren zum Steuern des Lasersystems

Family No.:
58859926

Patents:
DE102013016333 A1, WO15043770 A1

Assignee:
Carl Zeiss AG, Carl Zeiss Meditec AG

Inventors:
ANDREWS DELBERT PETER ; DAMM TOBIAS ; RILL MICHAEL STEFAN ; FABIAN EKKEHARD

Die Erfindung betrifft eine Steuerungsvorrichtung für ein Lasersystem mit einem Laser zum Einbringen von Schnitten in eine Linse eines menschlichen oder tierischen Auges, die eingerichtet ist, einen Fokuspunkt eines Laserstrahls des Lasers innerhalb der Linse anzuordnen und zu verlagern, wobei der Fokuspunkt fuer mindestens einen Schnitt zum Segmentieren der Linse in einzelne Segmente verlagerbar ist und gemäß einem definierbaren Schnittmuster zum Feinfragmentieren der Linse verlagerbar ist; wobei die Steuerungsvorrichtung eingerichtet ist, ein einzelnes der Segmente zu bestimmen und den Fokuspunkt zum Feinfragmentieren innerhalb des bestimmten Segments in radialer Richtung maximal bis zu einem Abstand größer Null zu einem Rand der Linse zu verlagern. Ferner betrifft die Erfindung ein Verfahren zum Steuern des Lasersystems.
